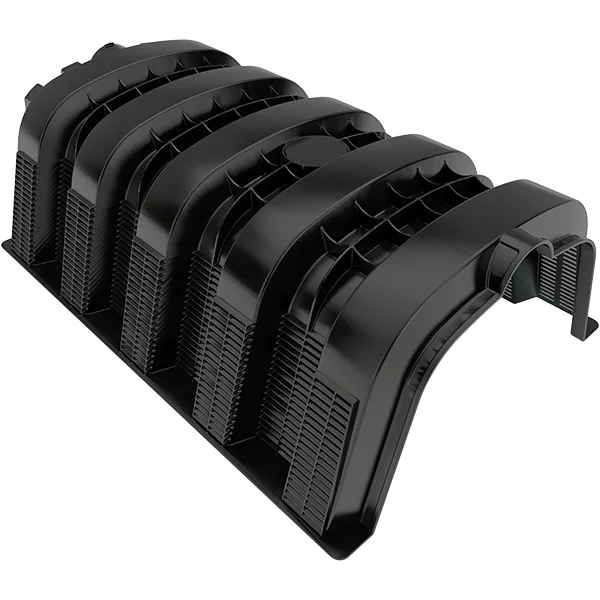

Tunnel d'infiltration DRENING H40
Le trop-plein d'une cuve de récupération ou l'eau d'une toiture doit aller quelque part. Quand il n'y a pas de réseau pluvial, ou quand la commune demande de gérer l'eau de pluie sur la parcelle, la solution consiste à la rendre au sol. Le tunnel DRENING H40 crée sous votre jardin ou votre allée un volume vide qui stocke l'eau d'un orage et la laisse s'infiltrer progressivement dans le terrain.
Ce tunnel est fabriqué en Italie par Geoplast et distribué par Roto. Il est réalisé en plastique 100 % recyclé.
Comment se compose un ouvrage ?

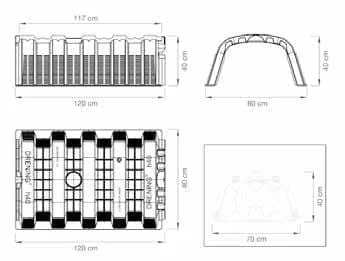

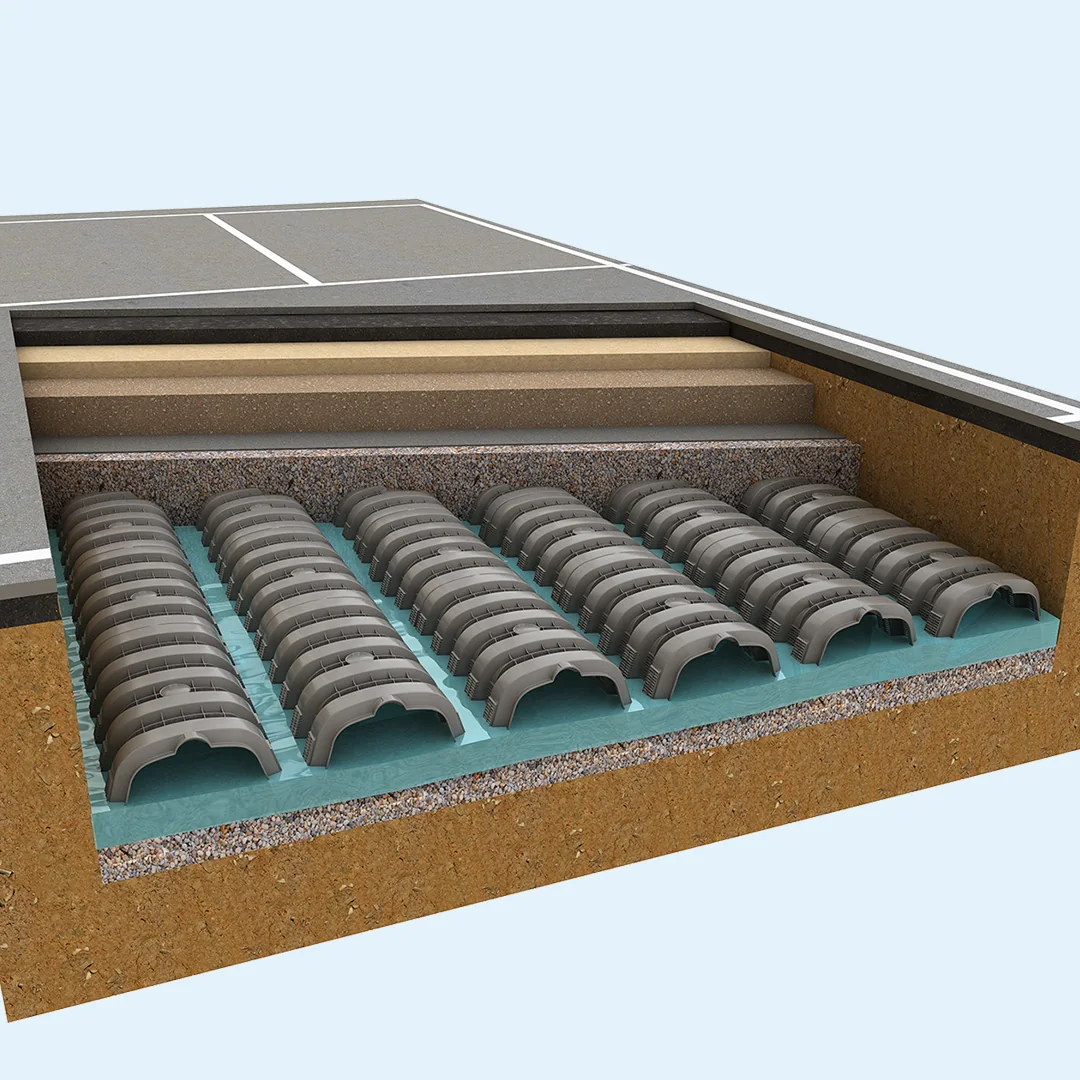

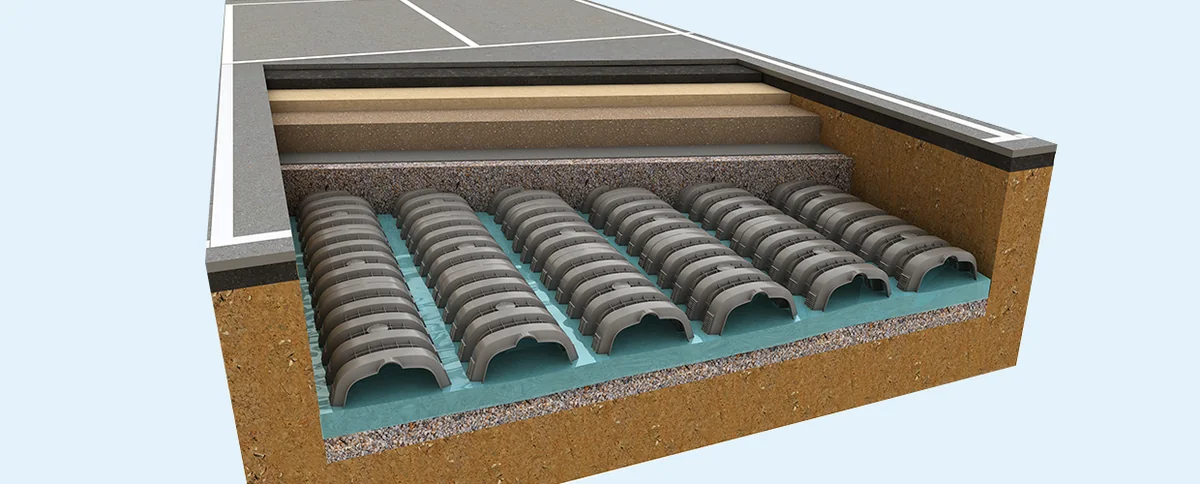

Les éléments s'accrochent les uns aux autres dans le sens de la longueur pour former une rangée : on incline l'élément suivant à 30°, on le crochète, puis on le rabat. Plusieurs rangées se placent côte à côte, espacées d'environ 10 cm. Chaque rangée reçoit une plaque d'extrémité au début et une à la fin : cette plaque de 700 × 400 mm, prédécoupée, accepte des tubes de Ø 60 à 230 mm. Ces plaques se commandent à part : indiquez-nous le nombre de rangées, nous les ajoutons à votre devis. Prévoyez-la dans votre commande. Le nombre d'éléments dépend de la surface raccordée et de la perméabilité de votre sol : nous le calculons avec vous.
Les règles de pose du fabricant
- Une étude du sol au préalable ; si sa portance est inférieure à 96 kPa, l'avis d'un géologue est nécessaire.

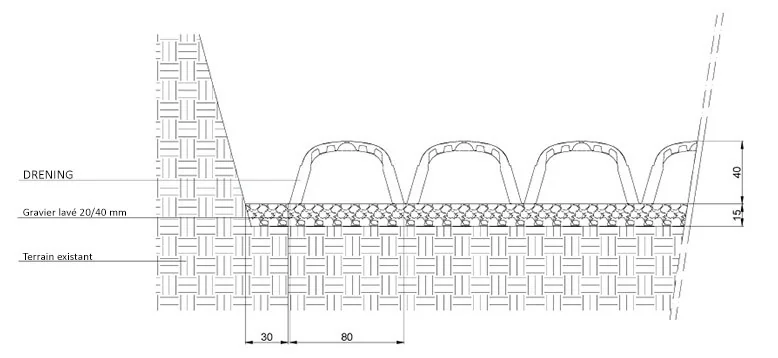

- Un lit de gravier lavé 20/40 d'au moins 10 cm, compacté, avec une pente de 0,1 % vers la sortie.
- 30 cm entre le bord de la fouille et les tunnels, et un géotextile sur le pourtour.
- Un recouvrement d'au moins 15 cm de gravier lavé, puis un géotextile.
- Engins à chenilles de 0,5 t seulement, et uniquement sur au moins 40 cm de gravier.

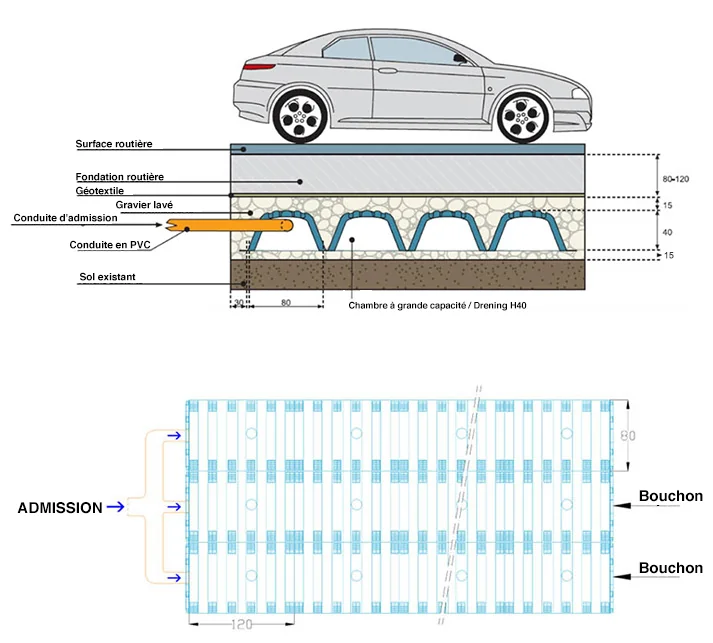

Sous une allée carrossable, la pose reste possible avec un recouvrement suffisant. Roto conseille de prévoir des regards pour l'entretien : rinçage et inspection par caméra.
Quels usages ?
L'usage principal est l'infiltration des eaux pluviales : trop-plein d'une cuve enterrée ROTERRA ou d'une cuve plate ROCUBE, ou eau de toiture raccordée directement. Pour infiltrer des eaux usées traitées en sortie de micro-station VODALYS ou de filtre compact, le dispositif doit être validé au préalable par le SPANC de votre commune.
La livraison est offerte en France. Nos techniciens salariés réalisent le terrassement et la pose de l'ouvrage, en même temps que l'installation de votre cuve ou séparément. La pose se fait sur devis, à demander sur notre page devis d'installation.
